全自動球面表面缺陷檢測機

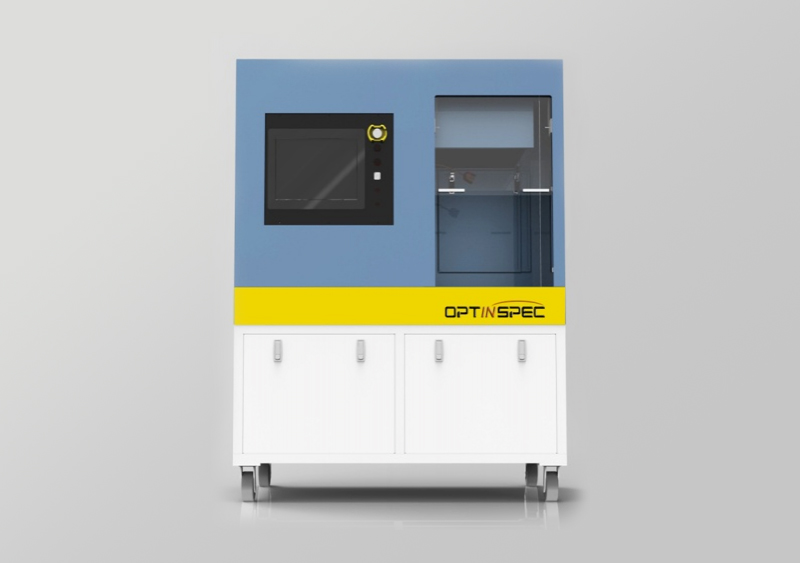

全自動平面表面缺陷檢測機AOF101/AMF101

全自動平面缺陷檢測機是專門針對平面類產品的表面缺陷檢測而專門設計的。采用美國軍標標準 (MIL-PRF-13830B)，可有效檢測產品表面上的劃痕和麻點，能夠對劃痕和麻點的等級進行判定和分類。

定制方案

產品特色

1. 可以對平面鏡片表面的劃痕和斑點的進行自動檢測和定級；
2. 采用的測試標準為全球應用最為廣泛的美國軍標標準與國標標準；
3. 設計符合人體工程學，降低員工操作的疲勞感；
4. 軟件界面操作簡單，便于員工學習與操作；
5. 設備自成一體，無需其他設備支持；
6. 自動化批量檢測；

7. 自動生成測試報告。

應用范圍
1. 劃痕劃傷；
2. 氣泡缺陷；
3. 點狀缺陷；
4. 鍍膜缺陷；
5. 注塑缺陷；
6. 雜質缺陷；
7. 擦拭污漬等。

規格參數表

產品型號	OptiNspec-AOF101	OptiNspec-AMF101
產品名稱	全自動平面表面缺陷檢測機
測量標準	o MIL-PRF-13830B o ANSI/OEOSC OP1.002-2017 o ISO 10110-7 / ISO 14997 (Visibility Specification)
缺陷等級 (劃痕-麻點)	10-5、20-10、 40-20、 60-40、 80-50 * 小于3個圖像像素的缺陷都判為0級（分辨率可升級）
適用鏡片	非拼接模式 (鏡片在視場內)：最大：1”(L)×1”(W)×20mm(H)	非拼接模式 (鏡片在視場內)：最大：4 mm(L)×4mm(W)×20mm(H)
	拼接模式：小于托盤尺寸 (L×W) × 20 mm (H)	拼接模式：小于托盤尺寸(L×W) × 20mm (H)
托盤尺寸	300 mm (L) × 300 mm (W) （可批次測量）
像素分辨率	13.7 μm /px	2.4 μm /px
測量時間	非拼接模式：< 3 seconds /pcs （平均）拼接模式：隨拼接量的增加而增加
燈源	高亮度白光光源
整機尺寸	1400 mm (L) × 800 mm (W) × 1890 mm (H)
整機重量	400 kg
使用環境	無塵車間10000級
電源供給	AC220V±5%，50 Hz 功耗：650 W
溫度條件	10 ℃ ～ 40 ℃
適用對象	1. 光學平面元件 2. 精密機械零件 3. 精密陶瓷零件 4. LED顯示屏 5. 手機屏幕、攝像孔蓋板	1. 微型鏡片 2. 光通訊產品
