多功能組裝點膠機

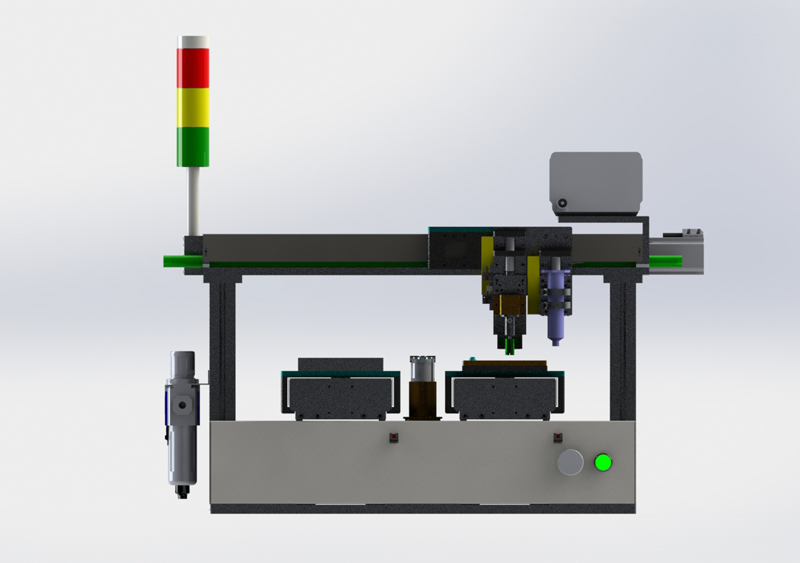

全自動多功能組裝點膠機是針對光學鏡頭、3C產品等行業而設計的自動化生產設備，根據客戶的不同需求，可選配不同的工具以實現點膠、組裝、焊錫、切割等生產工藝，設備通用性強、穩定性高。

定制方案

產品特色
1.可根據應用需求選配不同工具頭，進行點膠、鎖付、壓裝、焊錫、切割等生產工藝；
2.電氣部分采用進口PLC等部件，系統穩定性高，使用壽命長；
3.設計符合人體工程學，降低員工操作的疲勞感；
4.軟件界面操作簡單，便于員工學習與操作；
5.設備自成一體，無需其他設備支持；
6.自動化批量生產，可出生產報表；
7.雙工位設計，生產效率高。

應用范圍
1.多點、直線、圓弧軌跡自動點膠；
2.透鏡、窗口片、濾光片自動組裝；
3.接縫封膠；
4.多點位自動鎖付；
5.多點位、直線、圓弧軌跡焊錫；
6.直線、圓弧激光切割；

規格參數表

產品型號	OptiNspec-ADD10X
產品名稱	全自動組裝點膠機
定位精度	±20um
可選配工具	點膠模組、焊錫模組、激光切割模組、鏡片壓裝模組、鎖付模組以及其他定制工具；
適用場景	安防及車載鏡頭裝配、3C產品裝配生產等
托盤尺寸	280mm (L) × 280 mm (W) （可批量測量）
生產速度	工具移動速度：200mm/S(工藝完成速度以實際工藝需求而定)
整機尺寸	1200mm(L)×1000mm(W)×1250mm(H)
整機重量	200 kg
使用環境	室內
電源供給	AC220V±5%，50 Hz 功耗：500 W（設備運動控制系統功耗不包含工具模組功耗）
溫度條件	10 ℃ ～ 40 ℃
適用對象	1. 鏡頭組裝（需選配鏡片組裝模組） 2. 直線、多點、圓弧點膠（需選配點膠模組） 3.鎖付（需選配鎖付模組） 4.多點、直線、圓弧焊錫（需選配焊錫模組） 5. 激光切割（需選配激光切割模組）
